Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
A/D convertortype: | Sigma-delta | Vertoningstype: | Leiden |
---|---|---|---|
Signaaloutput: | 4-20 mA analoge output | Vertoningsresolutie: | 3000 |
voeding: | De adapter of AC 110-220V 50 Herz van gelijkstroom 9V 1A | De opwinding van de ladingscel: | Gelijkstroom 5V |
Hoog licht: | De Indicator van de precisiecontrole,Digitaal Schaal Wegend Controlemechanisme |

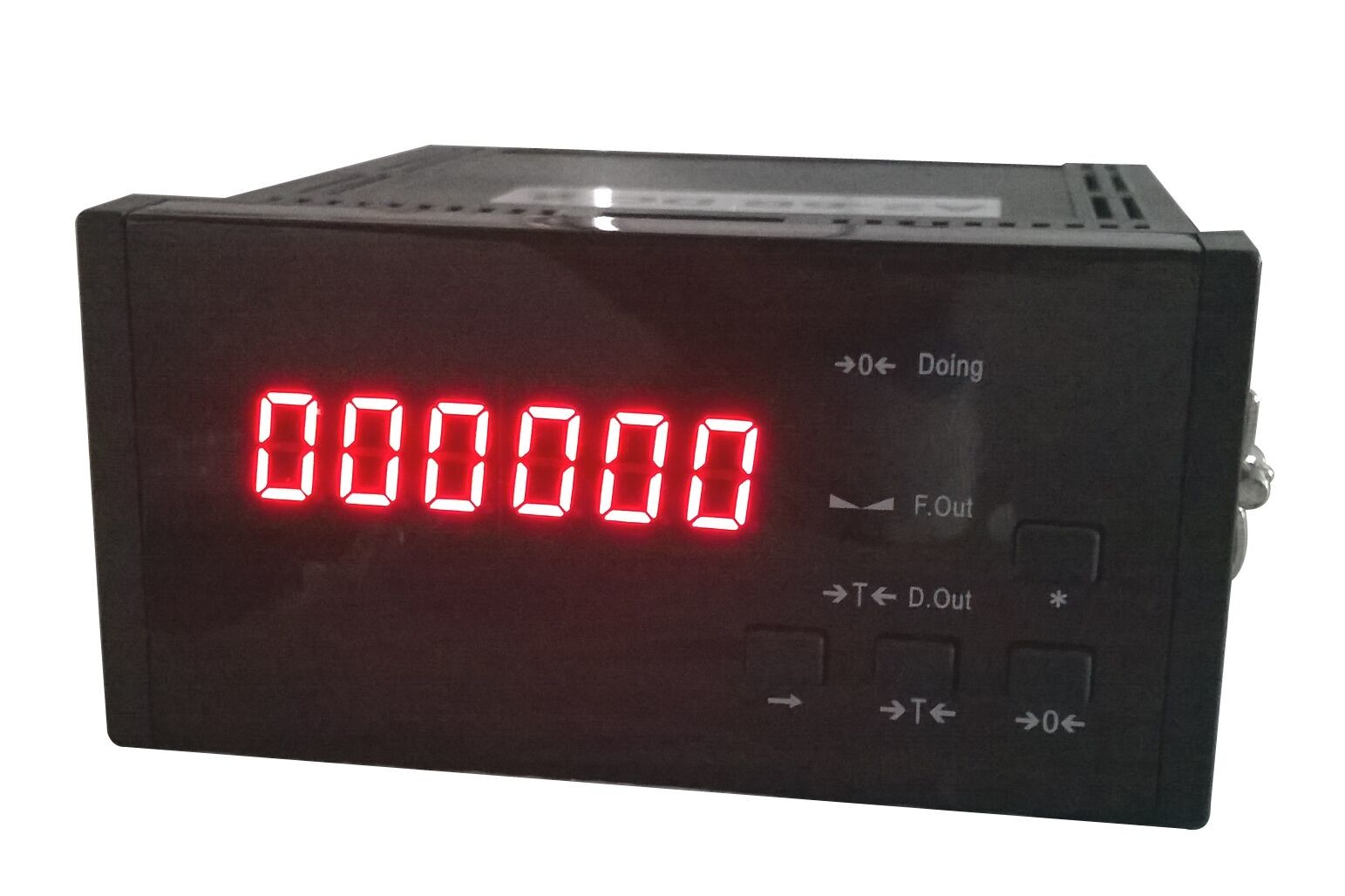

De indicator van de hoge Precisiecontrole a2-6 Reeksen Wegend Controlemechanisme (4~20MA)
Specificatie
A/D convertortype | Sigma-delta |
Steekproeftarief | 10 keer/tweede (50 keer/tweede facultatief) |
Vertoningsresolutie | 3000 |
Interne resolutie | 1.000.000 |
De opwinding van de ladingscel | Gelijkstroom 5V |
Ladingscel | Tot 4 x 350 Ω of 8 x 700 Ω ladingscel |
Vertoning | 6-cijfer 0,4 duimleiden |
Afdeling |
1/2/5/0.1/0.2/0.5/0.01/0.02/0.05/0.001/0.002/0.005/10/ 20/50/100/200/500/0.10/0.20/0.50/0.010/0.020/0.050 |
Macht | De adapter of AC 110-220V 50 Herz van gelijkstroom 9V 1A |
Werkende temperatuur | 0℃~40℃ |
Opslagtemperatuur | -25℃~55℃ |
Relatieve vochtigheid | 85% relatieve vochtigheid |
Grootte | 95 × 48 × 110 mm |
Gewicht | 0,5 kg |
Signaaloutput | 4-20 mA analoge output |
Opties |
a) Opto-isolated RS232 of RS485 b) 6 relaisoutput met 2 opto-isolated input die kan worden gebruikt om de output van relais #1 en #2 te controleren |
1. Modelaantal
Xk315a2-6□-□□-□
0 - Geen interface
1 - Optisch - geïsoleerde RS232C
2 - Optisch - geïsoleerde RS485
AC - AC 110-220V 50 Herz beschikbaar voor XK315A2-6A-slechts reeks
Gelijkstroom - de adapter van gelijkstroom 9V 1A
A - Basismodel met 4-20 mA analoge output
B - Basismodel plus 6 relaisoutput en 2 opto-isolated input
2. Zeer belangrijke Functies
【*】 Functie Uitgezochte gaat zeer belangrijk of sleutel in
juiste sleutel 【→】
【→T ←】 Tarrasleutel of Toenamesleutel
【→0 sleutel ←】 Nul of Decrementsleutel
3. Status
〖→T ←〗 wanneer de tarra en het gewicht netto gewicht zijn
〖→0 ←〗 wanneer het gewicht nul is
〖◣◢〗 wanneer het gewicht stabiel is
4. Foutcode
〖OUEr〗 - wanneer het gewicht > 100% FS + 9d is
〖- OUEr〗 - wanneer het gewicht is < -="" 20d="">
〖HHHHHH〗 - wanneer nul verwijzing > +2% FS is
〖LLLLLL〗 - wanneer nul verwijzing is < -2="">
5. Interfaceverrichting
Periodiek formaat 8-n-1: 8 gegevensbeetjes, Geen pariteitsbit, 1 eindebeetje.
1. Adr=00 - de ononderbroken omgekeerde de gegevensoutput van ASCII, als het gewicht -123,45 is, de output is 54,321-
2. Adr=99 - de ononderbroken regelmatige de gegevensoutput van ASCII, als het gewicht -123,45 is, de output is -123,45
3. Adr=01-98 - gegevensoutput die ModBus-protocol gebruikt
6. Verrichting
1. Zet de indicator aan, toont het het versienummer en controleert leiden van „0“ aan „9“
2. Nul
· Wanneer het gewicht tussen ±2% FS stabiel is, is de pers 【→0←】 nul de vertoning en 〖→0←〗 op
· Wanneer de nul verwijzing > +2% FS is, toont het 〖HHHHHH〗
· Wanneer de nul verwijzing is < -2="">
3. Tarra
· Wanneer het gewicht stabiel is, is 〖→T←〗
· Wanneer het gewicht groter en stabiel dan nul is, is 〖◣◢〗
· De pers【→T← vertoning】 nul en 〖→T←〗 zijn
4. Duidelijke Tarra
· Wanneer het gewicht stabiel is en het gewicht netto gewicht is, is 〖→T←〗
· De pers 【→T←】 ontruimt de tarra en 〖→T←〗 is weg
7. Configuraties
Verrichting | Vertoning | Beschrijvingen |
Pers 【→】 | 〖000000〗 | Ga naar Kaliberbepalingen en Configuratiesmenu en ga wachtwoord 002003 in |
Druk 【→】 Of 【→T ←】 |
〖002003〗 |
Om wachtwoord 002003 in te gaan: · Pers 【→】 om het knipperen cijfer naar het recht te verplaatsen · Pers 【→T ←】 aan toename het knipperen cijfer · Pers 【→0 ←】 aan decrement het knipperen cijfer |
Pers 【*】 | 〖CAL SP〗 | In Kaliberbepalingenmenu |
Pers 【*】 | 〖- Vastgestelde〗 | In Configuratiesmenu |
Pers 【→】 | 〖D 0,01〗 | Vastgestelde afdeling |
Pers 【→T ←】 | 〖D 0,05〗 | Pers 【→T ←】 of 【→0 ←】 om D te selecteren |
Pers 【*】 | 〖100,00〗 | Vastgestelde FS |
Pers 【→】 | 〖000000〗 | Het uiterst linkse cijfer knippert |
Pers 【→】 Of 【→T ←】 |
〖0300,00〗 | Druk combinaties van 【→】, 【→T ←】 en 【→0 ←】 om FS te selecteren |
Druk 【*】 | 〖FLt 2〗 |
Vastgestelde filter. FLt=0-2 De grotere filter zal in langzamer gewichtsresultaat resulteren |
Pers 【→T ←】 | 〖FLt 1〗 | Pers 【→T ←】 of 【→0 ←】 om filter te selecteren |
Pers 【*】 | 〖AUtP00〗 |
Reeks nul spoorwaaier en nul bij beginwaaier AUtP=00 is nr nul reeks bij begin, nul spoorwaaier 0.4d; AUtP=10 nul bij beginwaaier 20% FS, is nul spoorwaaier 0.4d; AUtP=20 nul bij beginwaaier 20% FS, is nul spoorwaaier 0.8d; AUtP=30 nul bij beginwaaier 20% FS, is nul spoorwaaier 1.2d; AUtP=40 nul bij beginwaaier 20% FS, is nul spoorwaaier 1.6d; AUtP=50 nul bij beginwaaier 20% FS, is nul spoorwaaier 2.0d; AUtP=60 nul bij beginwaaier 20% FS, is nul spoorwaaier 2.4d; AUtP=70 nul bij beginwaaier 20% FS, is nul spoorwaaier 2.8d; AUtP=80 nul bij beginwaaier 20% FS, is nul spoorwaaier 3.2d; AUtP=90 nul bij beginwaaier 20% FS, is nul spoor 3.6d; |
Pers 【→】 Of 【→T ←】 |
〖AUtP10〗 | Druk combinaties van 【→】, 【→T ←】 en 【→0 ←】 om AUtP te selecteren |
Druk 【*】 | 〖Adr 00〗 |
Ga indicatoradres in Adr=00 ononderbroken omgekeerde gegevensoutput Adr=99 ononderbroken regelmatige gegevensoutput Adr=01-98 gegevensoutput die ModBus-protocol gebruikt |
Pers 【→】 Of 【→T ←】 |
〖Adr 12〗 | Druk combinaties van 【→】, 【→T ←】 en 【→0 ←】 om Adr te selecteren |
Druk 【*】 | 〖B 2400〗 |
Vastgesteld Baudrate b=1200,2400,4800,9600 |
Pers 【→T ←】 | 〖B 9600〗 | Pers 【→T ←】 of 【→0 ←】 om baudrate te selecteren |
Pers 【*】 | 〖L00791〗 |
Kalibreer de 4 mA analoge output L betekent de huidige output 4 mA is |
Pers 【→】 Of 【→T ←】 |
〖L00791〗 | Druk combinaties van 【→】, 【→T ←】 en 【→0 ←】 om de 4 mA analoge output te kalibreren |
Druk 【*】 | 〖H03723〗 |
Kalibreer de 20 mA analoge output H betekent de huidige output 20 mA is |
Pers 【→】 Of 【→T ←】 |
〖H03723〗 | Druk combinaties van 【→】, 【→T ←】 en 【→0 ←】 om de 20 mA analoge output te kalibreren |
Druk 【*】 | 〖0,00〗 | Sparen alle parameters |
Toepassingen:
Elektronische platformschaal, het wegen schaal, enz.
Voordeel:
1. Hoog - kwaliteit:
Wij hebben strikt systeem voor kwaliteitscontrole, voldoen elk van onze producten aan internationale kwaliteitsnormen en zijn zeer in een verscheidenheid van verschillende markten throughtout de wereld.
2. Eminente Klantenservice
Wij zijn een professionele fabrikant en een exporteur geëngageerd aan het wegen van materiaalonderzoek en vervaardiging.
3. Lage MOQ & Snelle Levering:
De kleine ordehoeveelheid en de flexibele betalingstermijnen, het kunnen uw promotiezaken zeer goed ontmoeten.
De snelle levering, het kan aan uw dringende behoeften voldoen.
